翡翠這些年由於稀缺性價格上漲，很多奸商想了一些方法來人造翡翠。天然翡翠 稱為A貨翡翠，B、C貨翡翠就是人工介入或者純人工製作的了，這些人工介入翡翠不僅價格高昂，而且因為化學原料的因素，對人體還會造成各種傷害。所以各位親們買翡翠時候就來跟趙顧問一起擦亮眼睛，學習一下如何鑑別A.BC貨翡翠。

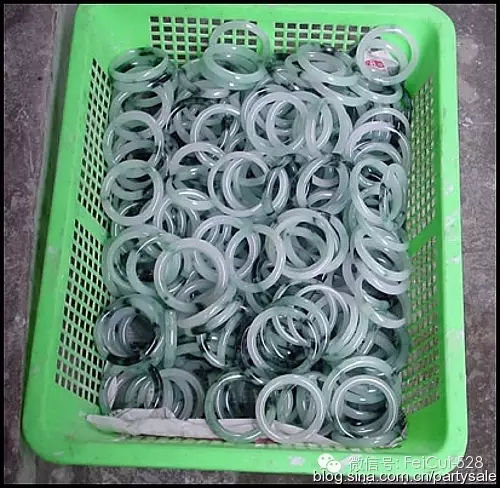

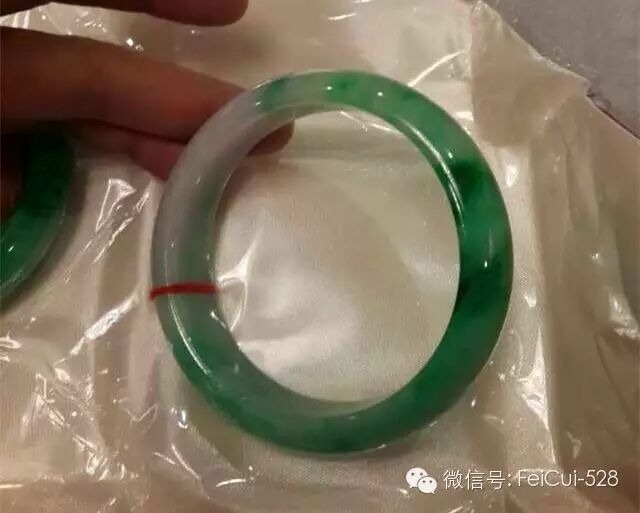

看似很漂亮的一對手鐲：

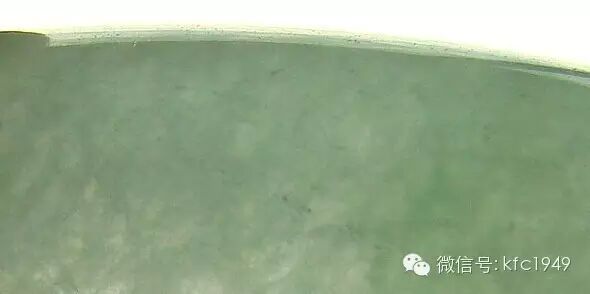

手鐲1，遠觀還是看不出端倪的：

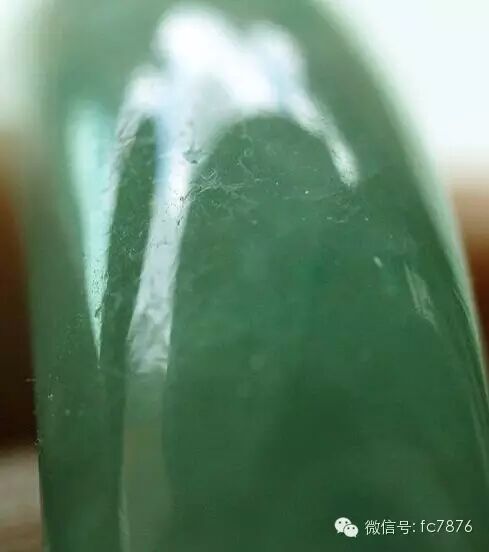

近看，表面坑坑洼窪的酸蝕紋：

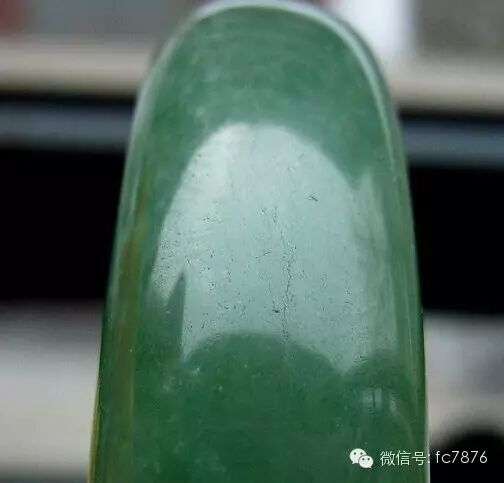

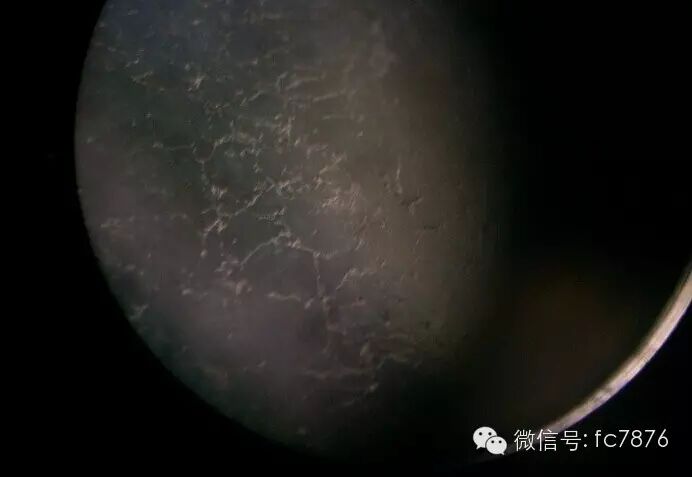

再放大看，網狀酸蝕紋（坑）是b貨的典型表面特徵：

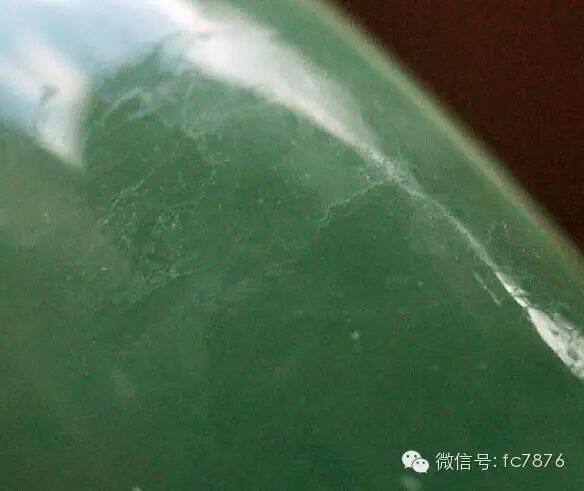

放大看，就更明顯，結構完全鬆散：

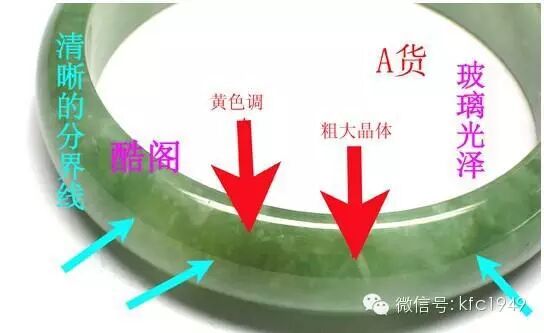

看到這裡如果你還不會鑑別的話也不用著急，趙顧問我再利用直觀的圖來再為大家詳細講解一下翡翠ABC貨的鑑別：

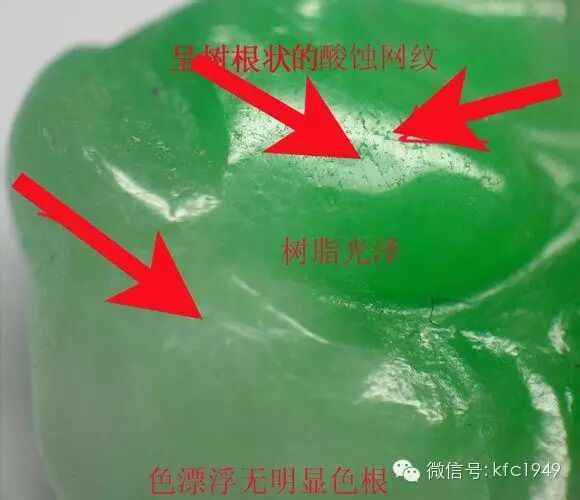

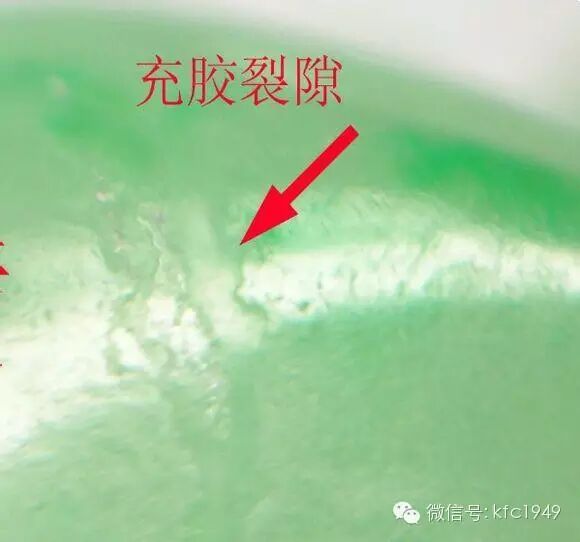

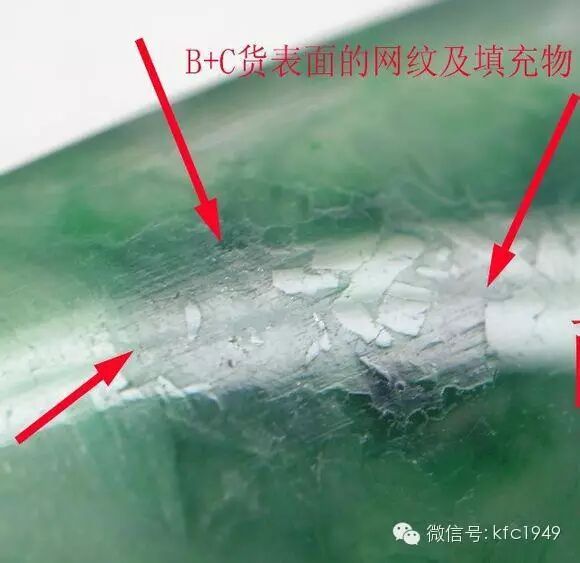

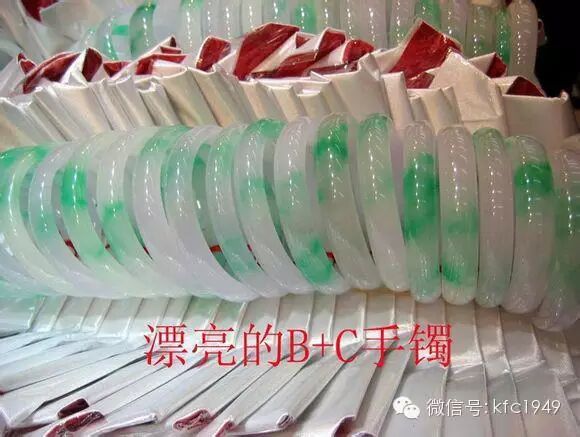

△B+C表面填充物

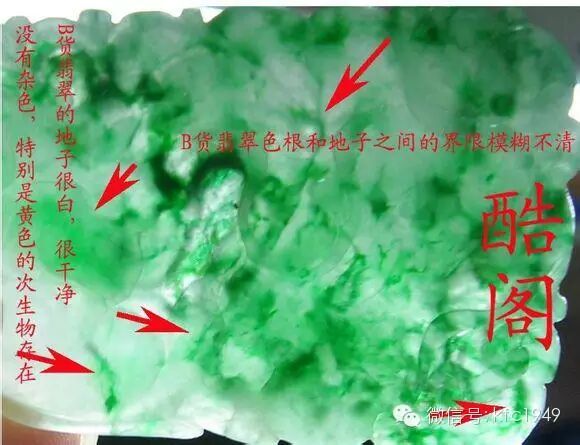

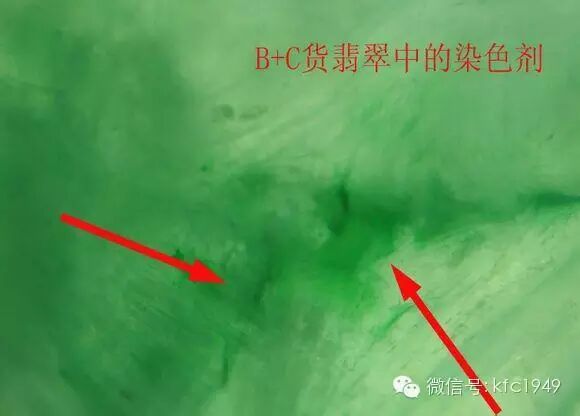

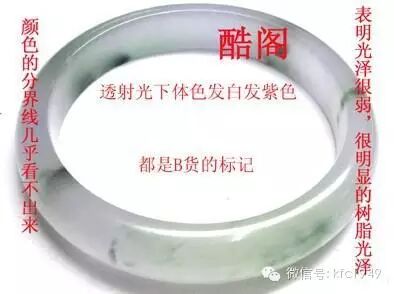

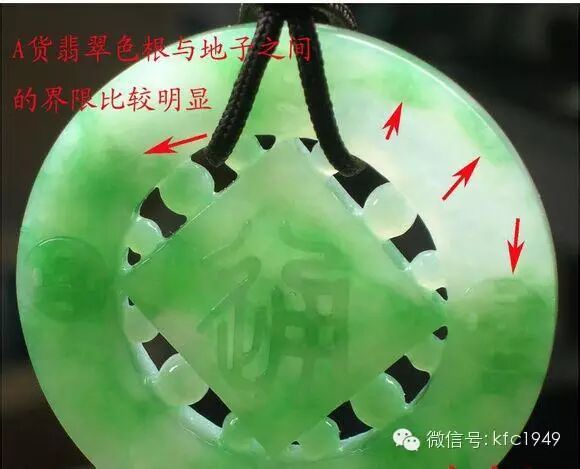

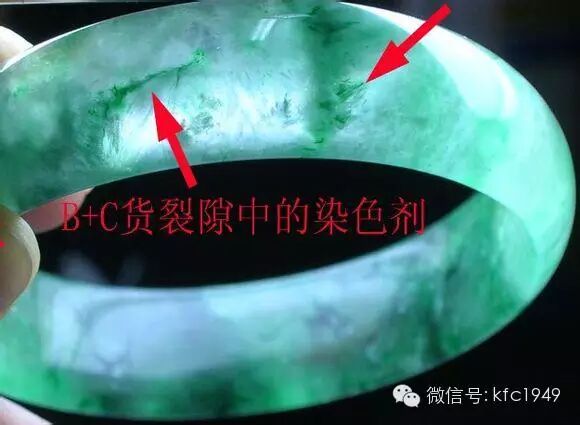

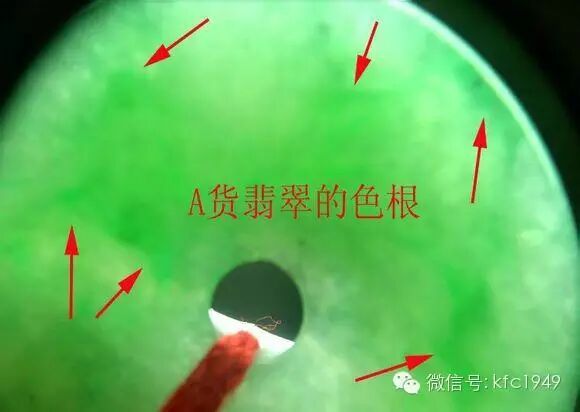

△B+C貨色根不明顯

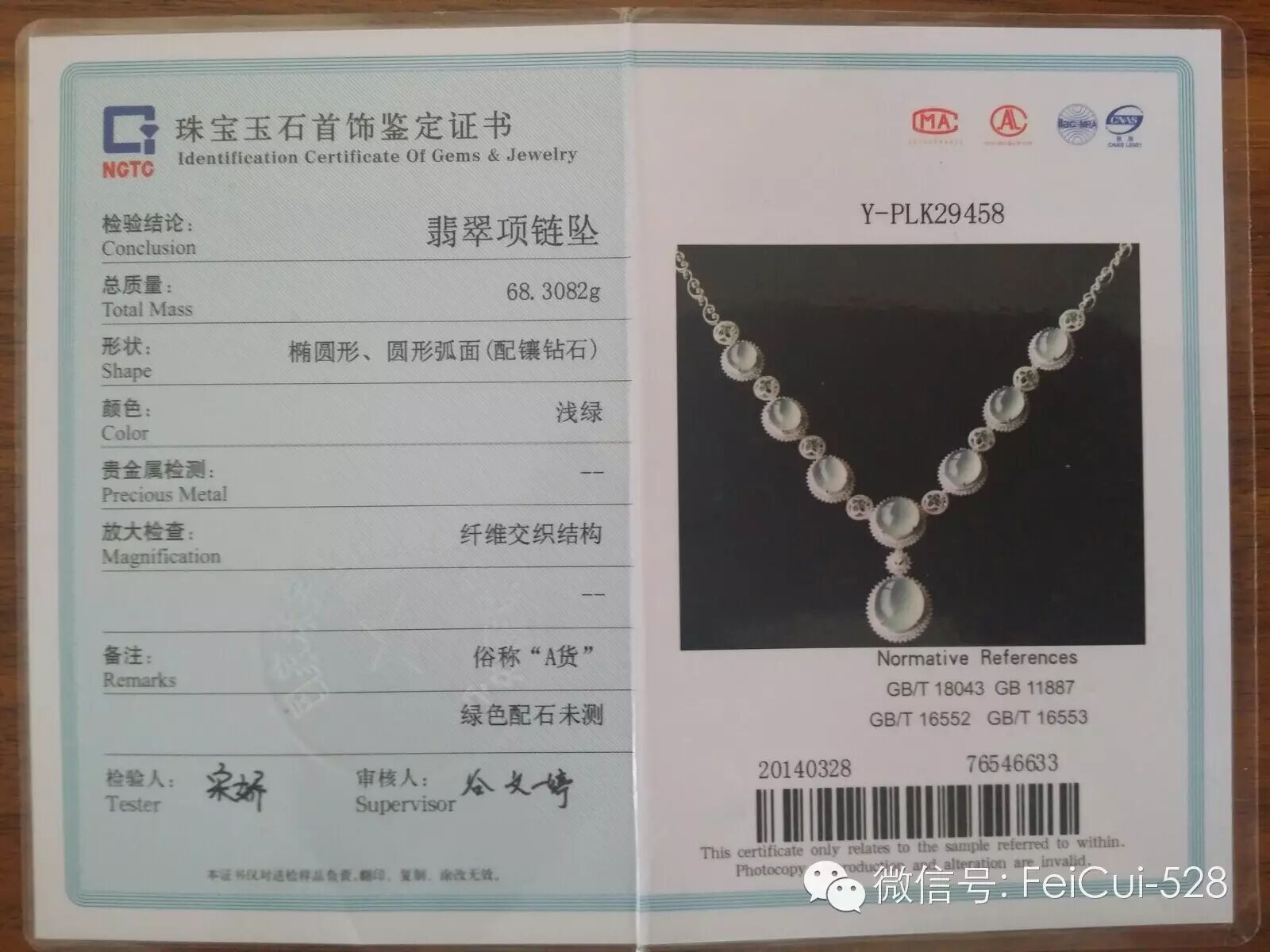

讀到這裡可能很多讀者都期待我能告訴大家一個又快又好的鑑定方法，其實就是送到正規質檢站。且不說翡翠鑑定有多複雜多深奧，就是日新月異的造假技術也讓人防不勝防，如果您不是長期接觸翡翠行業的朋友還是謹慎為妙。不要用一下常見且不靠譜的鑑別方法所騙，一起來看一下，你犯過多少這種錯：
● 【敲擊聽聲音】
也就是用翡翠互相敲擊，清脆悅耳顯鋼音則為天然翡翠。
錯誤原因：翡翠B貨經過酸洗充膠，敲擊聲會有變化，稍為沈悶，如果充膠少，則聲音變化不大。染色的翡翠C貨敲擊聲也顯鋼音，再有，水沫子、透輝石等也具敲擊鋼音。翡翠成品無論挂件、雕件，或大或小，價值有高有低，如果要敲擊，難免會造成破邊、斷損等硬傷害，實屬商家忌諱，即使是自己擁有的翡翠成品，想必也捨不得敲擊。
● 【火燒法】
使用打火機火燒玉鐲，在火燒過之後一般是冷的，就說明玉鐲是真的，如果火燒之後玉鐲發燙則說明玉鐲是假的。
錯誤原因：火燒玉鐲無論真假都會發燙。玉鐲會因為火燒的緣故受到破壞，這樣的玉鐲鑑別方法實在是不可取的。
● 【刀刻法】
翡翠是硬玉，它的硬度很高，一般的小刀是無法刻劃翡翠的，無法再翡翠表面留下划痕。
錯誤原因：玻璃是隱晶質，每個方位硬度一致。翡翠為多晶質，它的解理面存在硬度差，所以在劃動玻璃過程中翡翠也可能會受到一定程度的損壞。玻璃是石英這個應該是眾所周知的，石英的摩氏硬度為7 ，而翡翠的硬度是6.5——7 。還有很多石英質玉，或者其他硬度較高的寶石都可以劃玻璃，所以是否可以劃玻璃也不能作為鑑定依據。
● 【滴水法】
傳說中的滴水法，說是水滴上去呈圓珠狀的是A 貨翡翠。用一滴水滴玉鐲上面如果水滴不散開而是凝聚一起，說明此件玉鐲是真的。
錯誤原因：滴水到玉鐲上面水滴是否會散開，這和水滴下落過程中的重力加速度有關，也和玉鐲表面的光潔程度等等因素有關。由於幾年前B 貨的製作方式還比較落後，B 貨翡翠表面會有很明顯的酸蝕網紋和酸蝕凹坑，當水珠滴上去之後便不會呈圓珠狀。但近年來B 貨翡翠製作時會經過多次拋光，經過嚴格工序之後B 貨翡翠表面的酸蝕網紋和酸蝕凹坑在十倍放大鏡下都幾乎蕩然無存，所以滴水法已經完全沒有什麼科學理據來支撐。
● 【纏繞頭髮火燒】
我很久以前也聽說過這種方法（偷偷地說我還用過），用打火機烤頭髮，頭髮烤不斷則說明玉鐲是真的，如果被烤斷了說明玉鐲是假的。
錯誤原因：即使把頭髮緊緊纏繞塑料圓珠筆一圈，用打火機烤的話在短時間內也是烤不斷的。因為小學自然課本就說過火有內焰外焰，外焰的溫度比內焰高很多，加上這頭髮絲纏的緊或者松也有很大區別，利用這麼一個簡單的原理就欺騙多少消費者，傷了多少翠友的心啊！
總而言之翡翠鑑定從來都沒有什麼簡單易學的方法，都是要積累一些經驗，實踐結合理論腳踏實地慢慢學習，還要注意補充新的知識。相信在慢慢的學習和積累中各位翠友都會有所收穫。
首先趙顧問要出道題考考大家：
1
2
可能大家都知道，經過酸洗的翡翠一般都會出現這種網紋。
圖1非常具有迷惑性，所以可能很多人會選擇是B貨
其實這兩張圖片是同一個手鐲的照片
圖1是透光照

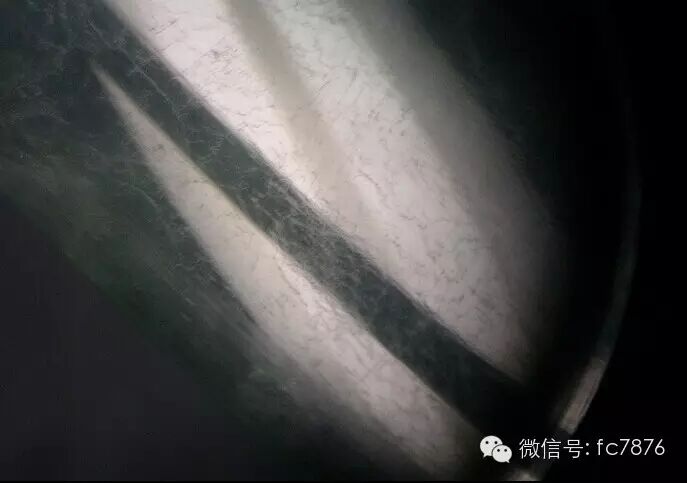

圖2是在顯微鏡下的照片
先來看看這些致癌手鐲的加工過程吧

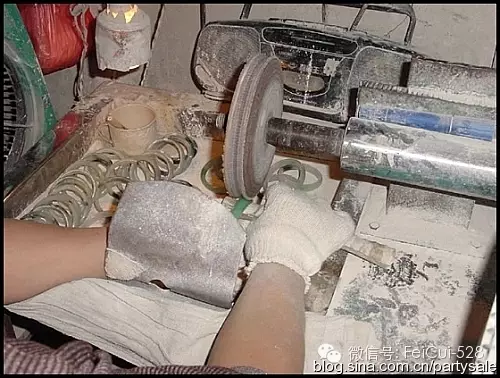

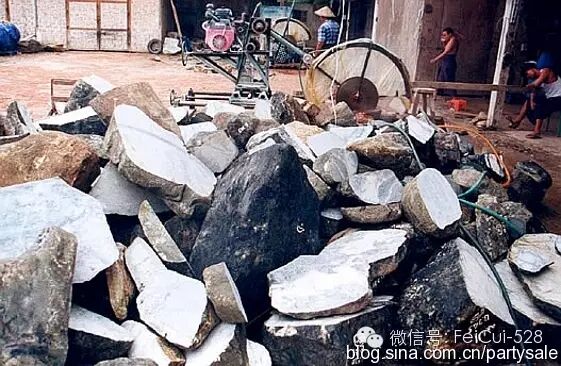

選料一般選用顆粒較粗的劣質磚頭料

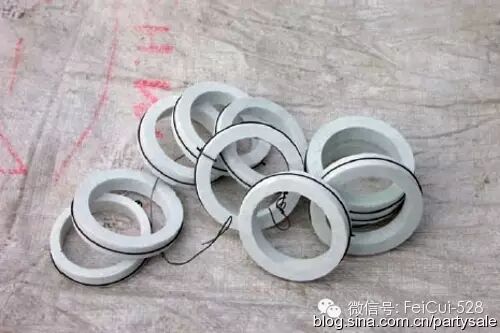

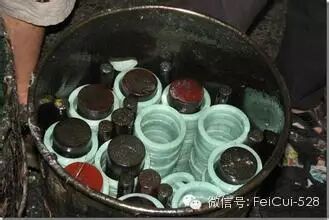

利用強酸浸泡，蒸煮3個月

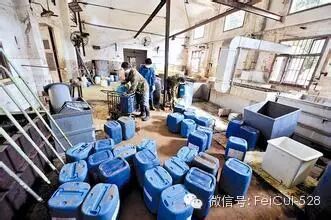

接下來將其浸入有機膠中、抽真空，排除翡翠微裂隙中的空氣，並使有機膠充分地註入微裂隙中。-- 注膠

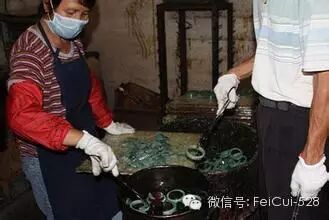

（他們自己都知道有劇毒，需要戴口罩戴手套，）
A貨和這些致癌B貨到底怎麼區分呢？
表面顯微觀察：這種方法對我們來說是最實用的鑑別方法，通過放大鏡和聚光手電的配合就可以觀察。
主要觀察龜裂紋
（1）用反射光觀察在翡翠表面形成的亮帶（亮帶類似貓眼效應：因自然界有許多寶石當把它加工成弧面形琢型後，在其弧面上出現一條明亮並具有一定遊動性（閃光或活光）的光帶，宛如貓眼細長的瞳眸而得名。）

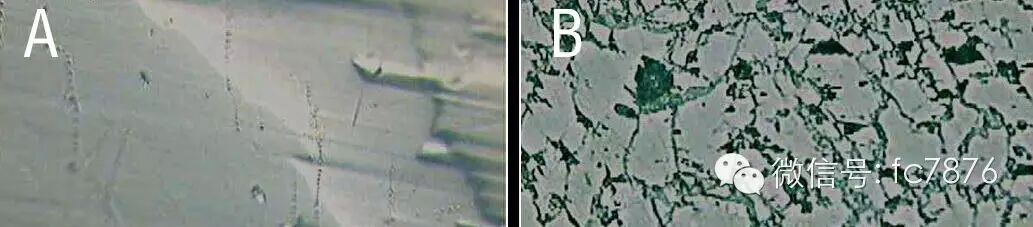

（2）A貨翡翠裂隙的截面形狀延伸平直，走向，寬度不變化。B貨翡翠由於外表與酸充分接觸而侵蝕寬，內部深處與酸接觸的表面積小，侵蝕窄，裂隙呈楔形。
（3） A貨翡翠延伸通常平直； B貨翡翠延伸通常彎曲，有時會分散發叉，無規律性。出現龜裂紋，溝渠紋。

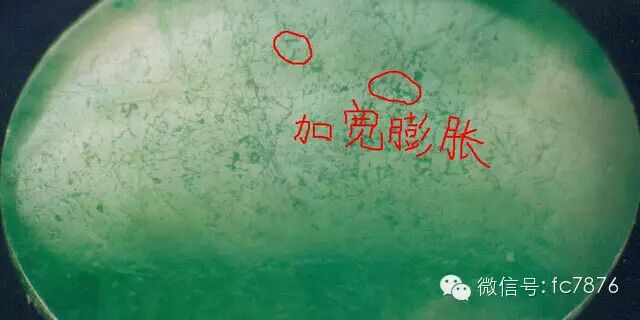

（4）A貨翡翠裂隙通常平行排列（與構造應力和解理有關），相互不通，即使有交叉，也不會出現加寬膨脹現象。B貨翡翠裂隙相互連通，其交叉處會加寬膨脹。

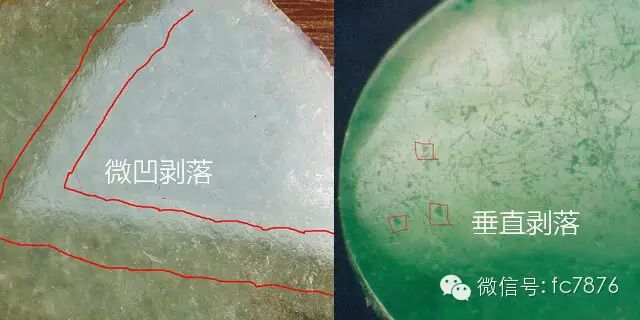

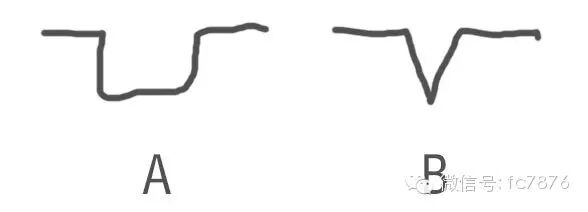

（5）A貨翡翠：微凹剝落在放大觀察中呈現逐漸微凹狀（弧形凹坑），和桔皮效應（是指翡翠的集合體中的礦物顆粒因為晶體硬度的各向異性造成拋光面不平的現象，像桔子皮一樣。是A貨翡翠的特徵之一。）類似B貨翡翠：出現垂直剝落呈現垂直狀的三角形，四邊形凹坑。
（6）A貨翡翠在放大觀察中呈現微細的紋路（拋光所致） B貨翡翠表面刮痕非常嚴重，呈現大面積的刮痕，因為樹脂充填物的硬度只有3-4。
好了，課程完了就來整個作業吧！

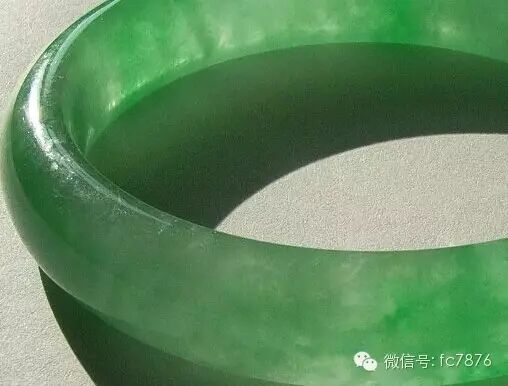

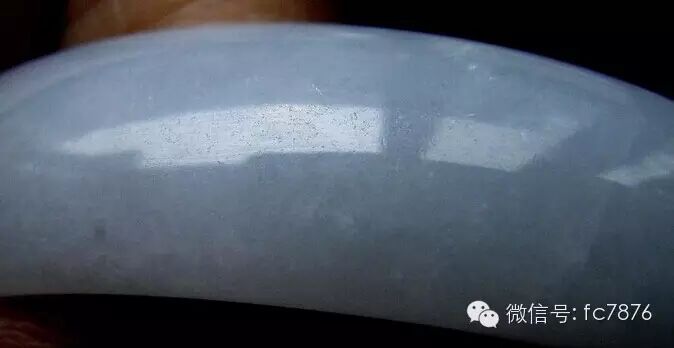

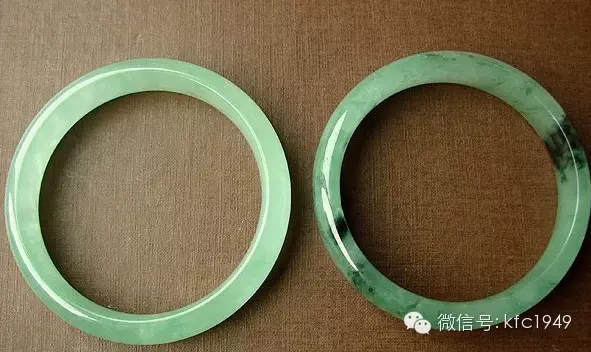

來看幾個貌似B貨卻是A的手鐲：

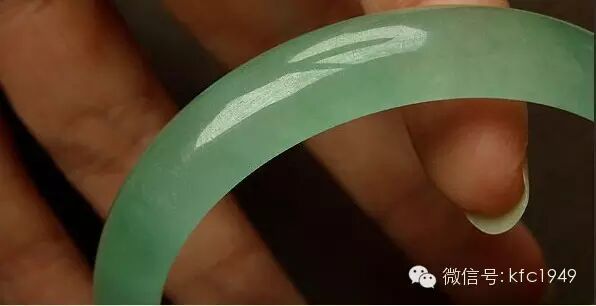

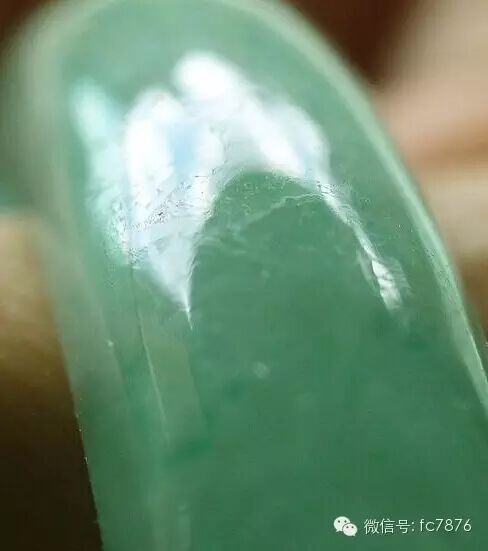

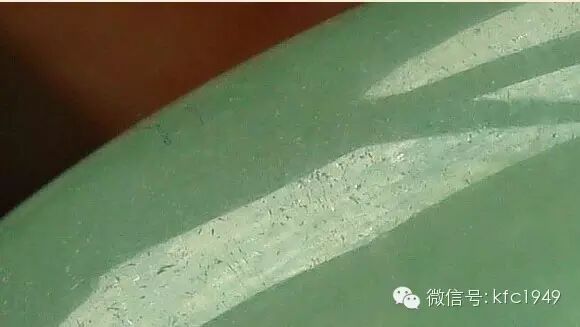

再來看看幾個B貨：
鐲子本身看,顏色濃艷而地子純白並且帶有熒光，所以可以斷定是B的。(地子純白並且帶有熒光A貨的地子是略帶黃味的，並且有結構的。如果純白又有強烈熒光，還找不到清晰結構的．那是注人了膠的結果。)
在清洗、刨去雜質的過程中，在表面留下的,會有水流過的感覺的印記。
早在80年代初期，注蠟的翡翠一度被劃歸到B的範圍裡面，但是，那個時候顯然是因為鑑定技術相對落後，紅外光譜儀沒有被廣泛應用到翡翠的鑑定中來，單純憑藉常規小儀器難以區分蠟和環氧樹脂。
這個過程一直延續到1996年，我們國家的國家標準發布，當時的背景是這樣的：搞翡翠加工的人堅持煮蠟是拋光的必要步驟，而紅外光譜區分不開是為了拋光而加的蠟還是因為經過了酸洗而加的蠟，所以96年版本的國家標準把注蠟放在了優化的範疇，因為不需要在交易、證書中標註，所以，在商業上就被劃歸到了A 的範疇。
近年來，包括翡翠在內的多種玉石發現了大量注蠟的現象，大到可以放大鏡（10倍）下可以看見氣泡，甚至肉眼就能看見，所以，2003年版本的標準又把這種注蠟歸到了“處理”的範疇，在商業上就是B的範疇。
目前國家標準對於因為加熱使得翡翠呈現紅色定義為優化，而在商業上，優化的東西就被當作A了。
所以，目前翡翠A的範疇是：
1、除了切磨拋光外，沒有經過任何人為處理的翡翠，其中包括為了拋光而必須煮蠟的翡翠。
2經過加熱使得一些富鐵質變紅的翡翠。
3、經過酸洗，但沒有註膠的翡翠，這個酸洗往往是弱酸，如草酸或者楊梅酸，不會對翡翠結構造成破壞。
而B的範疇是：1、經過酸洗且注膠的翡翠。2經過酸洗、大量注蠟的翡翠。
沒有留言:
張貼留言
